Ruang lingkup kerja pada Autocad

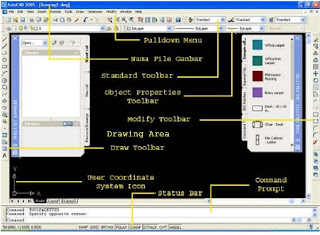

Ruang lingkup kerja pada Autocad dapat dilihat pada gambar di bawah ini:
Keterangan :
• Nama File Gambar/ Title Bar: menampilkan nama file dengan ekstension ".DWG".
• Drawing Area, adalah area untuk menggambar objek. Di area ini pointer/cursor yang digerakkan dengan mouse berupa/dinamakan ‘CROSSHAIR CURSOR’. Pada perintah select object cursor berupa/dinamakan ‘PICK BOX’.
• Pull Down Menu: terdiri dari menu-menu perintah dalam Autocad.
• Standart Toolbar: berisi icon standart perintah-perintah umum dalam Autocad.
• Object Properties Toolbar: berfungsi untuk manajemen layer, warna dan garis.
• Modify Toolbar: terdiri dari icon-icon untuk memodifikasi gambar. Diantaranya erase, copy object, mirror, move, rotate dan array.
• Draw Toolbar: terdiri dari icon-icon untuk membuat gambar. Antara lain line, circle, rectangle. Point, arc dan hatch.
• User Coordinate System (UCS) Icon: menampilkan arah sumbu koordinat di dalam ruang kerja. Akan snagat berguna pada saat pengerjaan gambar 3D.
• Command Prompt: tempat untuk menuliskan perintah dalam Autocad, terdiri dari dua bagian yaitu: Command Prompt itu sendiri dan Command History.
• Status Bar: menunjukkan posisi koordinat dari kursor. Selain itu terdapat juga tombol System Variables untuk menghidupkan (turn on) atau mematikan (turn off) mode snap, grid, ortho, polar, osnap, otrack, lwt dan model.
• Scrool Bars: berfungsi untuk menggulung atau menggeser layar.

Selain toolbar di atas masih banyak toolbar lain yang ada di dalam AutoCAD. Toolbar-toolbar yang lain dapat di tampilkan dengan klik menu View->lalu pilih toolbar. Selanjutnya pada layar Customise pilih toolbar yang akan di tampilkan dengan memberi tanda cek (di centang). Jika sudah selesai member tanda, klik tombol close maka toolbar yang dipilih akan di tampilkan.
.
